DWQZ系列電渦流傳感器說明書

產品簡介：
電渦流傳感器是一種非接觸式的線性化測量工具。具有長期工作可靠性好、測量范圍寬、靈敏度高、分辨率高、響應速度快、抗干擾力強、不受油污等介質的影響等優點，因此廣泛應用于電力、石油、化工、冶金等行業對汽輪機、水輪機、鼓風機、壓縮機、齒輪箱、大型冷卻泵等大型旋轉機械的動態和靜態非接觸式位移測量。 　
例如：徑向和軸向的軸位移、脹差、軸偏心、軸振動、鍵相、轉速為滿足各種測量方案的需要，我們提供了多種規格的電渦流傳感器，如按探頭規格(直徑)區分則可分為DWQZΦ8ｍｍ、DWQZΦ11ｍｍ、DWQZΦ25ｍｍ三種規格，如果按系統電纜總長(探頭電纜長度＋延伸電纜長度)區分則可分為5ｍ和9ｍ兩種類型。
DWQZi本安型系列電渦流傳感器可應用于易燃、易爆等危險場所，使用時必須和關聯設備LB896齊納安全柵配套使用。產品防爆標志為 ExiaⅡCT2～T5，防爆合格證號為GYB06901。產品標準為Q/ZH6112-2006。

DWQZ系列電渦流傳感器說明書

組成：  　
DWQZ型系列電渦流傳感器由DWQZ探頭、DWQZ延伸電纜、DWQZ前置器三部份組成。
DWQZ系列探頭：
探頭由電感、保護罩、不銹鋼殼體、高頻電纜、高頻接頭等組成，根據不同的測量范圍，可以選用不同直徑規格(如：Φ8ｍｍ、Φ11ｍｍ、Φ25ｍｍ)的探頭；根據不同的安裝要求，可以選用不同安裝方式(如：正裝、反裝、無螺紋)和1ｍ或0.5ｍ電纜長度的探頭。
DWQZ系列延伸電纜延伸電纜的兩端都安裝有SMA自鎖插頭，其中一頭配備了防油保護套，于保護自鎖插頭不受油污介質污染，以提高系統可靠性。延伸電纜長度可分為4ｍ、4.5ｍ、8ｍ、8.5ｍ四種。

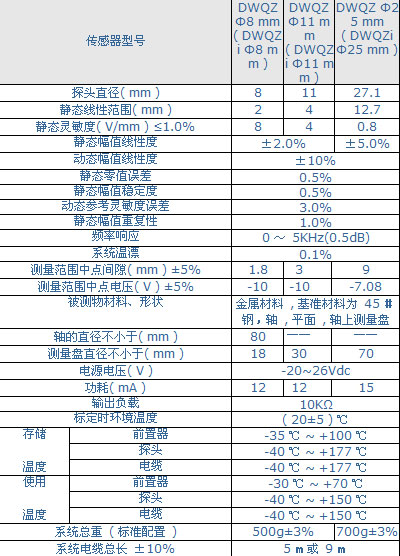

DWQZ系列電渦流傳感器主要技術參數：
